LumiNode 4

전화문의 (라이브랩 : 070-4699-5739)

 e

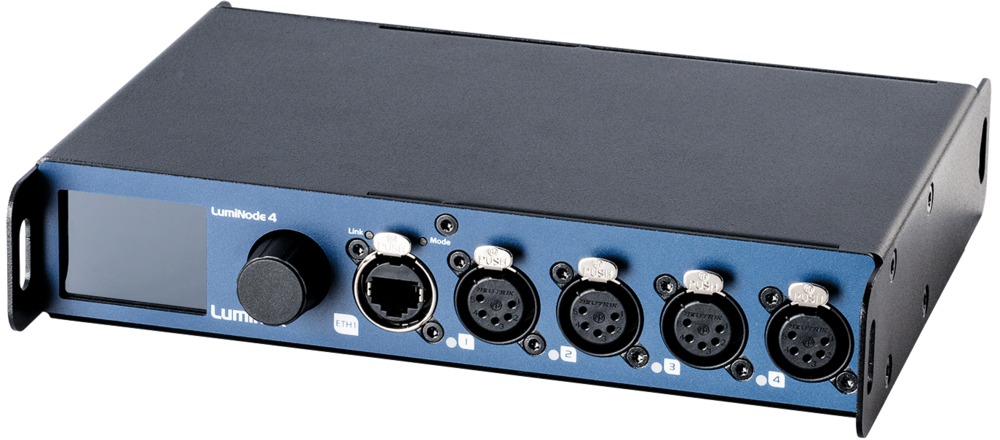

LumiNode 4는 트러스나 랙에 장착되는 투어링에 이상적인 이더넷/DMX 장비입니다.

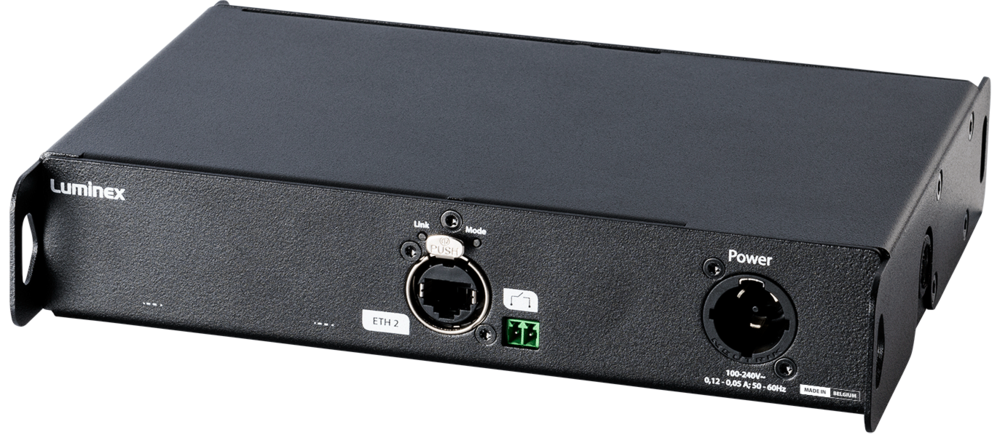

19"랙의 절반 사이즈 또는 트러스 장착



Luminode 4는 랙 케이스 또는 트러스에 장착을 위한 올 메탈로 설계되어 투어, 극장 및 스튜디오 AV 설치 또는 라이브 공연에 이상적인 솔루션입니다.



1Gb 이더콘 포트와 2개와 5핀 DMX 포트 4개가 장착된 LumiNode 4는 19인치 절반 크기의 패키지로 유연성을 제공합니다. M10 인서트와 프로텍션 이어는 모든 조명 구조물에 안전하게 장착할 수 있도록 특별히 배치되어 있습니다.

각 DMX포트는 광학 및 전기적으로 완전히 절연되어 있으며 입력 또는 출력으로 구성할 수 있습니다. Art-Net, sACN, KiNET, RTTRpl(블랙트랙스)등 모든 관련 산업 표준 프로토콜이 지원되며 소프트 패치 기능을 갖춘 6개의 온보드 프로세스 엔진으로 HTP, LTP, 크로스페이드, 백업 스위치 및 커스텀 병합 모드를 지원하여 처리 및 변환 할 수 있습니다.











프토로콜

   어떻게나오나요



모든 관련 표준 산업 프로토콜 Art-Net, sACN, KiNET, RTTrPL(Blacktrax)을 지원합니다.







LumiNode 제품은 DMX/RDM과 완벽하게 호환됩니다. LumiNet Monitor 및 기타 타사 RDM 소프트웨어 또는 조명 콘솔 (ArtNet RDM 지원)은 전체 RDM 기능을 활용할 수 있습니다.











직관적인 UI



내장형 웹 UI는 사용자에게 대단한 경험을 드립니다.

이 엔진은 매우 직관적인 작업 흐름으로 구성할 수 있습니다. 프로세서 엔진의 모드를 선택하여 조명 데이터를 무엇으로 하고 싶은지 결정하세요.



엔진의 선택된 결합/라우팅 방침에 따라 UI는 가능한 모든 입력 구성을 표시합니다. 그럼 입력 스트림과 출력을 연결하기만 하면 됩니다.



나중에 다시 사용할 수 있도록 모든 세팅을 저장하고 프로필에서 불러올 수 있습니다.+

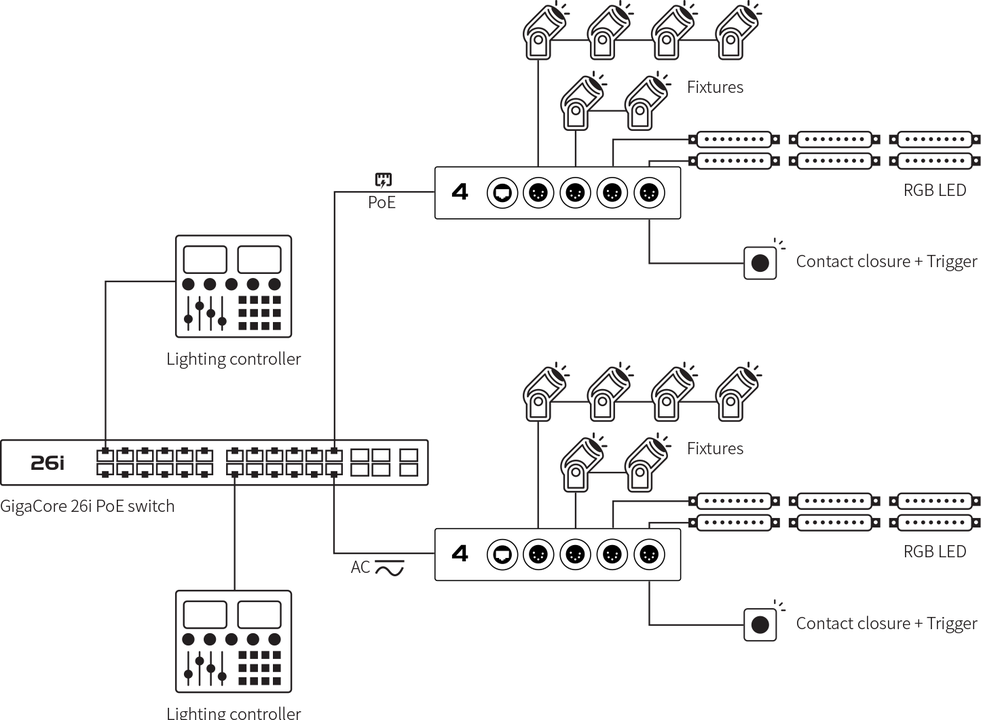

고급 네트워크



다른 그룹(VLAN)에서 다른 데이터를 전송하여 기가비트 연결의 최대 용량을 활용하세요. 중요한 조명 데이터에 간섭하지 않고 IT 모니터링을 위한 별도의 인터페이스를 설정할 수 있습니다.





GigiCore 스위치의 알려진 Group (VLAN) 기술은 LumiNode 제품에서도 사용할 수 있습니다.

이를 통해 다른 네트워크 커넥터와 노드의 인테페이스에 다른 그룹 (VLAN)을 자유롭게 할당할 수 있습니다.





ISL (Inter Switch Link) 및 사용자 지정 트렁크를 사용하여 하나의 이더넷 연결에서 서로 다른 VLAN을 전송할 수 있습니다.











재생 및 연락처 닫기



재생을 사용하면 페이드 타임이 포함된 큐 목록으로 쇼의 모든 출력 스트림의 record snapshots을 녹화할 수 있습니다. 이 쇼는 나중에 프로세스 엔진의 입력 소스로 사용할 수 있습니다.



외부 contact closure 는 네트워크에서 트리거로 구성할 수 있으며, 녹화된 플레이백의 재생을 제어하는 다른 트리거 소스로도 사용할 수 있습니다.















웹 API와 연동



LumiNode는 완전히 문서화된 웹 API를 갖추고 있어 설치 프로젝트의 통합 및 자동화에 이상적입니다.





모든 구성 또는 조작 (프로필 불러오기, 엔진 구성, 재생 트리거 등)은 웹 API(REST/JSON) 를 통해 수행할 수 있습니다. 다른 하드웨어 또는 소프트웨어와 통합하여 인프라를 제어할 수 있는 최대한의 유연성을 제공합니다.









BUILD FOR TODAY,

DESIGNED FOR TOMORROW.



Today

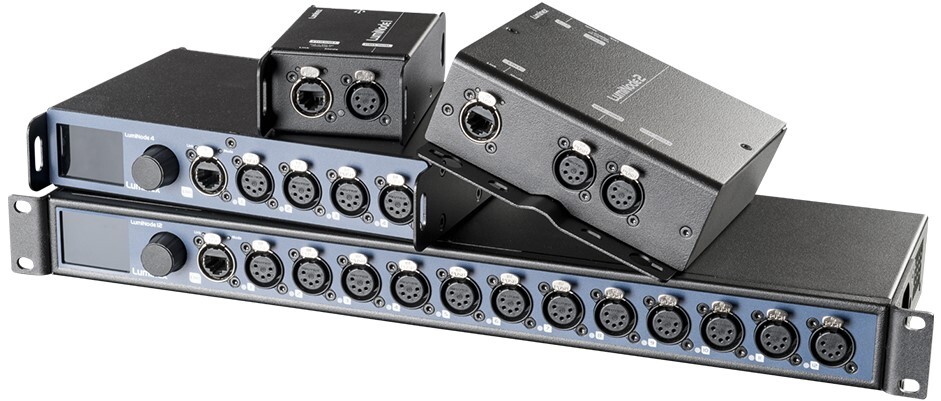

LuminNode 제품군은 네트워크 프로토콜을 DMX/RDM 출력으로 변환하는 동시에 다양한 소스를 병합하고 라우팅하는 등 오늘날의 연결 요구 사항에 맞게 제작되었습니다.

오늘날 컨버터의 한계는 장치에 있는 DMX 커넥터의 양과 이 커넥터로 무엇을 하고 싶은지에 달려 있습니다. LumiNode는 DMX 포트의 양을 넘어서는 방대한 양의 병합 및 라우팅 프로세스 엔진을 갖추고 있어, DMX 포트만으로 할 수 있는 것이 아니라 들어오는 데이터로 무엇을 하고 싶은지 결정할 수 있습니다.





Tomorrow



미래의 조명 장비는 점점 더 이더넷으로 연결될 것이며, LumiNode는 모든 다양한 컨트롤이 서로 다른 조명 장비와 통신할 수 있도록 할 것입니다. 이러한 이유로 Luminex는 프로세스 엔진이라는 개념을 도입했습니다. 프로세스 엔진을 사용하면 다양한 제어, 프로토콜 또는 내부 소스에서 들어오는 데이터 스트림으로 원하는 작업을 정의하거나 수행해야 할 작업을 정의할 수 있습니다. 그리고 거기에서 어떤 출력을 생성할지 선택할 수 있습니다. 이는 다양한 조명 제어 프로토콜이 될 수 있으며 반드시 DMX/RDM 출력이 아닐 수도 있습니다.



프로세스 엔진의 출력은 한 번에 여러 DMX/RDM 포트와 네트워크 프로토콜을 지원할 수도 있습니다.





Future proof



LumiNode 제품은 물리적 DMX 커넥터보다 더 많은 프로세스 엔진을 제공합니다. 즉, 더 많은 네트워크 연결 데이터에 대한 요구가 계속 증가함에 따라 투자 규모를 확장하면서도 현재 필요한 작업을 수행할 수 있습니다.











사양





연결성

  • DMX/RDM connectivity: 4x Neutrik 5 pin XLR (female) shielded & gold plated
  • Ethernet connectivity: 2x shielded Neutrik Ethercon connector
  • Contact closure: Yes
  • Power connectivity:
    • 1x Neutrik powerCON TRUE1
    • Ethernet (PoE 802.3af class 0)





DMX features

  • DMX protocols:
    • DMX512 (1986 & 1990)
    • DMX512-A ANSI E1.11
    • RDM ANSI E1.20-2010
  • DMX port direction: Input or output (configurable)
  • DMX port isolation: Optical and galvanic isolation per port
  • DMX timing:
    • Framerate: 10-40fps
    • Break: 176-352µs





Network features

  • Ethernet protocols:
    • Art-Net™ (1-4)
    • sACN ANSI E1.31
    • RTTrPL (BlackTraX)
    • KiNET v1, v2
  • Ethernet port speed: 10/100/1000Mbps
  • Port sensing:
    • Auto-negociation
    • MDI / MDIX
  • Split management interface: Yes
  • Groups (VLAN) support: Yes





Key features

  • Process engines: 6
  • Merging engine:
    • HTP
    • LTP
    • Backup
    • Switch
    • X-Fade
    • Custom
  • Softpatch: Yes
  • Master/Limit:
    • Proportional
    • Limit
  • Trigger system: Yes
  • ReRoute: Yes
  • Profile manager: Yes
  • Snapshot: Yes
  • DMX Redundancy: Yes
  • Monitoring software: LumiNet Monitor
  • Configuration:
    • Built in Web server
    • Documented Web API
    • Front end display menu





Status

  • Display and jog: No
  • Status LEDs:
    • Ethernet Port: link/activity LED and Group RGB LED
    • DMX Port: DMX/RDM LED





Power

  • Power input:
    • 100-240VAC (50-60Hz)
    • PoE IEEE 802.3af (Class 0)
  • Power consumption: Maximum 13W
  • Power redundancy: Yes





Environmental

  • Operating temperature: 0 tot +60°C
  • Storage temperature: -10 tot +70°C
  • Humidity (non condensing): 5 to 95% RH





Physical

  • Enclosure: Robust metal housing half 19 inch
  • Mounting:
    • Rack
    • Truss
  • Dimensions (W x D x H): 220 x 175,3 x 44 mm
  • Weight: 1,42 kg (unpackaged) 2.64 kg (packaged)
  • Packaging: 420 x 272 x 80 mm





Approvals

  • Electromagnetic emissions and immunity:
    • EN55032 class A
    • EN55035
    • EN61000-3-2
    • EN61000-3-3
    • EN61000-4-2
    • EN61000-4-4
    • EN61000-4-5
    • EN61000-4-6
    • EN61000-4-8
    • EN61000-4-11
    • FCC Part 15 CFR 47 class A
    • ICES-003 Issue 6
  • Safety:
    • IEC 62368-1
    • EN 62368-1
    • UL 62368-1
    • CAN/CSA-C22.2 No. 62368-1
    • CE
  • Certificates:
    • cSGSus Mark
    • CE
    • CB certificate
  • Green:
    • RoHS
    • REACH





제품 코드

  • Product codes: LU 01 00071 (LumiNode 4 with PoE input)
