루미노드 1은 모든 프로페셔널 조명인이면 필수 아이템입니다.
조명 데이터, RDM 통신 및 DMX/RDM 연결의 병합 및 라우팅을 제공하는 통합 노드 기능을 갖춘 유일한 기가비트 네트워크 동글입니다.
USB Ethernet dongle
USB-이더넷 기능을 갖춘 LumiNode 1은 이더넷 동글 역할을 하며 노트북/PC에 연결할 때 이더넷 포트의 모든 기능을 사용할 수 있습니다. LumiNode 1은 드라이버 설치 없이 모든 네트워크 기반 조명기 제어 소프트웨어와 함께 작동합니다.
1 port node
LumiNode 1은 양방향 DMX 포트 하나 또는 2개의 네트워크 프로세스 엔진을 제공하여 프로토콜을 라우팅, 테스트, 파라미터화 하고 RDM을 사용하여 광 장비를 제어할 수 있는 독립형 노드로도 사용할 수 있습니다. 별도의 콘솔이나 복잡한 시스템 없이도 작동이 가능합니다. Art-Net, sACN, KiNET, RTTRpl(Blacktrax)와 같은 모든 관련있는 산업 표준 프로토콜을 지원하며 HTP, LTP, Crossfade, Backup, Switch 및 커스텀 병합 모드와 소프트 패치 기능을 지원하는 2개의 내장 프로세서 엔진을 통해 처리 및 변환할 수 있습니다.
프토로콜
모든 관련 표준 산업 프로토콜 Art-Net, sACN, KiNET, RTTrPL(Blacktrax)을 지원합니다.

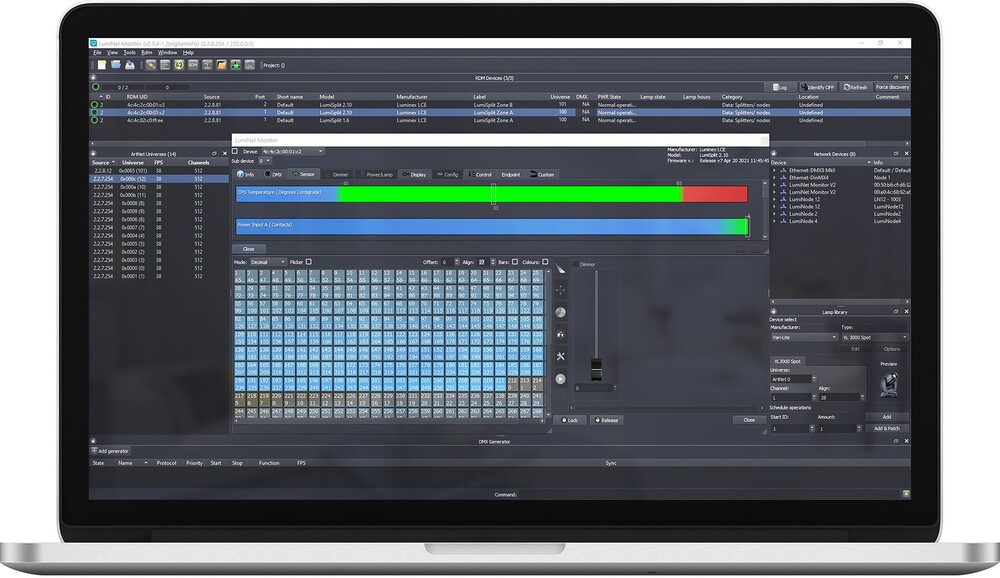

LumiNode 제품은 DMX/RDM과 완벽하게 호환됩니다. LumiNet Monitor 및 기타 타사 RDM 소프트웨어 또는 조명 콘솔 (ArtNet RDM 지원)은 전체 RDM 기능을 활용할 수 있습니다.
직관적인 UI
내장형 웹 UI는 사용자에게 대단한 경험을 드립니다.
이 엔진은 매우 직관적인 작업 흐름으로 구성할 수 있습니다. 프로세서 엔진의 모드를 선택하여 조명 데이터를 무엇으로 하고 싶은지 결정하세요.
엔진의 선택된 결합/라우팅 방침에 따라 UI는 가능한 모든 입력 구성을 표시합니다. 그럼 입력 스트림과 출력을 연결하기만 하면 됩니다.
나중에 다시 사용할 수 있도록 모든 세팅을 저장하고 프로필에서 불러올 수 있습니다.
고급 네트워크
다른 그룹(VLAN)에서 다른 데이터를 전송하여 기가비트 연결의 최대 용량을 활용하세요. 중요한 조명 데이터에 간섭하지 않고 IT 모니터링을 위한 별도의 인터페이스를 설정할 수 있습니다.
GigiCore 스위치의 알려진 Group (VLAN) 기술은 LumiNode 제품에서도 사용할 수 있습니다.
이를 통해 다른 네트워크 커넥터와 노드의 인테페이스에 다른 그룹 (VLAN)을 자유롭게 할당할 수 있습니다.
ISL (Inter Switch Link) 및 사용자 지정 트렁크를 사용하여 하나의 이더넷 연결에서 서로 다른 VLAN을 전송할 수 있습니다.
재생 및 연락처 닫기
재생을 사용하면 페이드 타임이 포함된 큐 목록으로 쇼의 모든 출력 스트림의 record snapshots을 녹화할 수 있습니다. 이 쇼는 나중에 프로세스 엔진의 입력 소스로 사용할 수 있습니다.
외부 contact closure 는 네트워크에서 트리거로 구성할 수 있으며, 녹화된 플레이백의 재생을 제어하는 다른 트리거 소스로도 사용할 수 있습니다.
BUILD FOR TODAY,
DESIGNED FOR TOMORROW.
Today
LuminNode 제품군은 네트워크 프로토콜을 DMX/RDM 출력으로 변환하는 동시에 다양한 소스를 병합하고 라우팅하는 등 오늘날의 연결 요구 사항에 맞게 제작되었습니다.
오늘날 컨버터의 한계는 장치에 있는 DMX 커넥터의 양과 이 커넥터로 무엇을 하고 싶은지에 달려 있습니다. LumiNode는 DMX 포트의 양을 넘어서는 방대한 양의 병합 및 라우팅 프로세스 엔진을 갖추고 있어, DMX 포트만으로 할 수 있는 것이 아니라 들어오는 데이터로 무엇을 하고 싶은지 결정할 수 있습니다.
Tomorrow
미래의 조명 장비는 점점 더 이더넷으로 연결될 것이며, LumiNode는 모든 다양한 컨트롤이 서로 다른 조명 장비와 통신할 수 있도록 할 것입니다. 이러한 이유로 Luminex는 프로세스 엔진이라는 개념을 도입했습니다. 프로세스 엔진을 사용하면 다양한 제어, 프로토콜 또는 내부 소스에서 들어오는 데이터 스트림으로 원하는 작업을 정의하거나 수행해야 할 작업을 정의할 수 있습니다. 그리고 거기에서 어떤 출력을 생성할지 선택할 수 있습니다. 이는 다양한 조명 제어 프로토콜이 될 수 있으며 반드시 DMX/RDM 출력이 아닐 수도 있습니다.
프로세스 엔진의 출력은 한 번에 여러 DMX/RDM 포트와 네트워크 프로토콜을 지원할 수도 있습니다.
Future proof
LumiNode 제품은 물리적 DMX 커넥터보다 더 많은 프로세스 엔진을 제공합니다. 즉, 더 많은 네트워크 연결 데이터에 대한 요구가 계속 증가함에 따라 투자 규모를 확장하면서도 현재 필요한 작업을 수행할 수 있습니다.
사양
연결성
- DMX/RDM connectivity: 1x Neutrik 5 pin XLR (female) shielded & gold plated
- Ethernet connectivity:
1x shielded Neutrik Ethercon connector
1x USB to Ethernet (dongle function)
- Contact closure: No
- Power connectivity:
USB
Ethernet (PoE 802.3af class 0)
DMX features
- DMX protocols:
DMX512 (1986 & 1990)
DMX512-A ANSI E1.11
RDM ANSI E1.20-2010
- DMX port direction: Input or output (configurable)
- DMX port isolation: Optical and galvanic isolation per port
- DMX timing:
Framerate: 10-40fps
Break: 176-352µs
Network features
- Ethernet protocols:
Art-Net™ (1-4)
sACN ANSI E1.31
RTTrPL (BlackTraX)
KiNET v1, v2
- Ethernet port speed: 10/100/1000Mbps
- Port sensing:
Auto-negociation
MDI / MDIX
- Split management interface: Yes
- Groups (VLAN) support: Yes
Key features
- Process engines: 2
- Merging engine:
HTP
LTP
Backup
Switch
X-Fade
Custom
- Softpatch: Yes
- Master/Limit:
Proportional
Limit
- Trigger system: Yes
- ReRoute: Yes
- Profile manager: Yes
- Snapshot: Yes
- DMX Redundancy: Yes
- Monitoring software: LumiNet Monitor
- Configuration:
Built in Web server
Documented Web API
Status
- Display and jog: No
- Status LEDs:
Ethernet Port: link/activity LED and Group RGB LED
DMX Port: DMX/RDM LED
Power
- Power input:
USB
PoE IEEE 802.3af (Class 0)
- Power consumption: Maximum 6W
- Power redundancy: Yes
Environmental
- Operating temperature: 0 tot +60°C
- Storage temperature: -10 tot +70°C
- Humidity (non condensing): 5 to 95% RH
Physical
- Enclosure: Robust metal enclosure
- Mounting: NA
- Dimensions (W x D x H): 131,5 x 73,3 x 44 mm
- Weight: 0,42 kg
- Packaging: 200 x 140 x 60 mm
Approvals
- Electromagnetic emissions and immunity:
EN55032 class A
EN55035
EN61000-3-2
EN61000-3-3
EN61000-4-2
EN61000-4-4
EN61000-4-5
EN61000-4-6
EN61000-4-8
EN61000-4-11
FCC Part 15 CFR 47 class A
ICES-003 Issue 6
- Safety:
IEC 62368-1
EN 62368-1
UL 62368-1
CAN/CSA-C22.2 No. 62368-1
CE
- Certificates:
cSGSus Mark
CE
CB certificate
- Green:
RoHS
REACH
제품 코드
- Product codes: LU 01 00069 (LumiNode 1 with PoE input)
