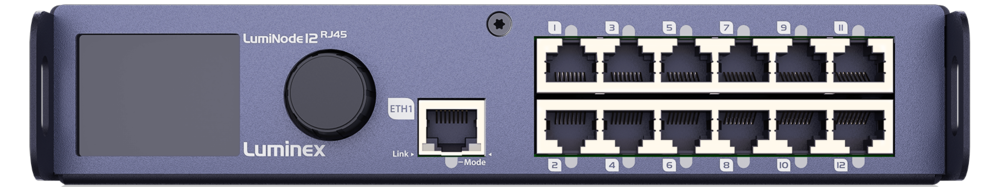

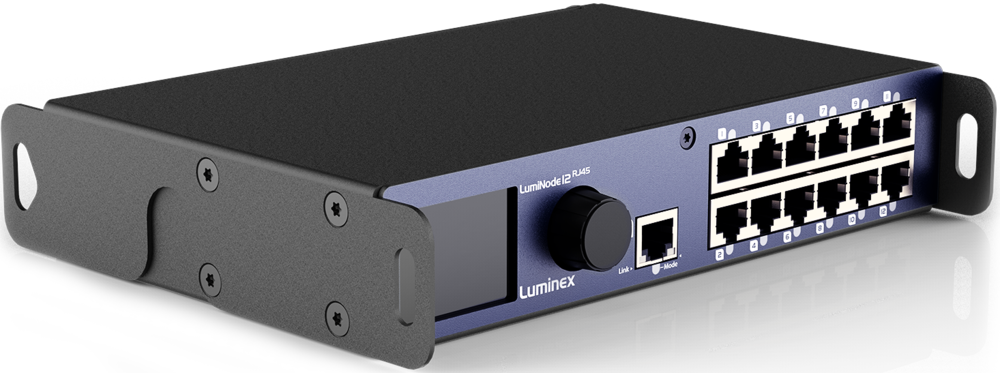

LumiNode 12 RJ45

전화문의 (라이브랩 : 070-4699-5739)





네트워크에서 DMX/RDM 데이터를 변환, 라우팅 및 병합하기 위한 이더넷/DMX 처리 장치로 설치 및 유지 관리가 간편합니다.











































투어와 설치를 위한 강한 장비



Luminode 12는 랙 장착 마운팅을 위한 견고한 올 메탈 19인치로 특별히 설계되어 투어, 극장 및 스튜디오 설치에 이상적인 솔루션입니다.



이 장비는 2개의 1Gb 이더넷 포트와 12개의 5핀 DMX 포트가 장착된 LumiNode 12는 단 하나의 유닛 랙 공간에서 많은 DMX 포트 수를 제공합니다. 각 DMX포트는 광학 및 전기적으로 완전히 절연되어 있으며 입력 또는 출력으로 구성할 수 있습니다. Art-Net, sACN, KiNET, RTTRpl(블랙트랙스)등 모든 관련 산업 표준 프로토콜이 지원되며 소프트 패치 기능을 갖춘 6개의 온보드 프로세스 엔진으로 HTP, LTP, 크로스페이드, 백업 스위치 및 커스텀 병합 모드를 지원하여 처리 및 변환 할 수 있습니다.











산업 프토로콜

   어떻게나오나요



모든 관련 표준 산업 프로토콜 Art-Net, sACN, KiNET, RTTrPL(Blacktrax)을 지원합니다.







LumiNode 제품은 DMX/RDM과 완벽하게 호환됩니다. LumiNet Monitor 및 기타 타사 RDM 소프트웨어 또는 조명 콘솔 (ArtNet RDM 지원)은 전체 RDM 기능을 활용할 수 있습니다.












직관적인 UI



내장형 웹 UI는 사용자에게 대단한 경험을 드립니다.

이 엔진은 매우 직관적인 작업 흐름으로 구성할 수 있습니다. 프로세서 엔진의 모드를 선택하여 조명 데이터를 무엇으로 하고 싶은지 결정하세요.



엔진의 선택된 결합/라우팅 방침에 따라 UI는 가능한 모든 입력 구성을 표시합니다. 그럼 입력 스트림과 출력을 연결하기만 하면 됩니다.



나중에 다시 사용할 수 있도록 모든 세팅을 저장하고 프로필에서 불러올 수 있습니다.














고급 네트워크



다른 그룹(VLAN)에서 다른 데이터를 전송하여 기가비트 연결의 최대 용량을 활용하세요. 중요한 조명 데이터에 간섭하지 않고 IT 모니터링을 위한 별도의 인터페이스를 설정할 수 있습니다.





GigiCore 스위치의 알려진 Group (VLAN) 기술은 LumiNode 제품에서도 사용할 수 있습니다.

이를 통해 다른 네트워크 커넥터와 노드의 인테페이스에 다른 그룹 (VLAN)을 자유롭게 할당할 수 있습니다.





ISL (Inter Switch Link) 및 사용자 지정 트렁크를 사용하여 하나의 이더넷 연결에서 서로 다른 VLAN을 전송할 수 있습니다.












재생 및 연락처 닫기



재생을 사용하면 페이드 타임이 포함된 큐 목록으로 쇼의 모든 출력 스트림의 record snapshots을 녹화할 수 있습니다. 이 쇼는 나중에 프로세스 엔진의 입력 소스로 사용할 수 있습니다.



외부 contack closure 는 네트워크에서 트리거로 구성할 수 있으며, 녹화된 플레이백의 재생을 제어하는 다른 트리거 소스로도 사용할 수 있습니다.
















웹 API와 연동



LumiNode는 완전히 문서화된 웹 API를 갖추고 있어 설치 프로젝트의 통합 및 자동화에 이상적입니다.





모든 구성 또는 조작 (프로필 불러오기, 엔진 구성, 재생 트리거 등)은 웹 API(REST/JSON) 를 통해 수행할 수 있습니다. 다른 하드웨어 또는 소프트웨어와 통합하여 인프라를 제어할 수 있는 최대한의 유연성을 제공합니다.























BUILD FOR TODAY,

DESIGNED FOR TOMORROW.



Today



LuminNode 제품군은 네트워크 프로토콜을 DMX/RDM 출력으로 변환하는 동시에 다양한 소스를 병합하고 라우팅하는 등 오늘날의 연결 요구 사항에 맞게 제작되었습니다.

오늘날 컨버터의 한계는 장치에 있는 DMX 커넥터의 양과 이 커넥터로 무엇을 하고 싶은지에 달려 있습니다. LumiNode는 DMX 포트의 양을 넘어서는 방대한 양의 병합 및 라우팅 프로세스 엔진을 갖추고 있어, DMX 포트만으로 할 수 있는 것이 아니라 들어오는 데이터로 무엇을 하고 싶은지 결정할 수 있습니다.





Tomorrow



미래의 조명 장비는 점점 더 이더넷으로 연결될 것이며, LumiNode는 모든 다양한 컨트롤이 서로 다른 조명 장비와 통신할 수 있도록 할 것입니다. 이러한 이유로 Luminex는 프로세스 엔진이라는 개념을 도입했습니다. 프로세스 엔진을 사용하면 다양한 제어, 프로토콜 또는 내부 소스에서 들어오는 데이터 스트림으로 원하는 작업을 정의하거나 수행해야 할 작업을 정의할 수 있습니다. 그리고 거기에서 어떤 출력을 생성할지 선택할 수 있습니다. 이는 다양한 조명 제어 프로토콜이 될 수 있으며 반드시 DMX/RDM 출력이 아닐 수도 있습니다.



프로세스 엔진의 출력은 한 번에 여러 DMX/RDM 포트와 네트워크 프로토콜을 지원할 수도 있습니다.





Future proof



LumiNode 제품은 물리적 DMX 커넥터보다 더 많은 프로세스 엔진을 제공합니다. 즉, 더 많은 네트워크 연결 데이터에 대한 요구가 계속 증가함에 따라 투자 규모를 확장하면서도 현재 필요한 작업을 수행할 수 있습니다.












사양





연결성

  • DMX/RDM connectivity: 12x RJ45-DMX (ANSI E1.11 – 2008 (R2018))

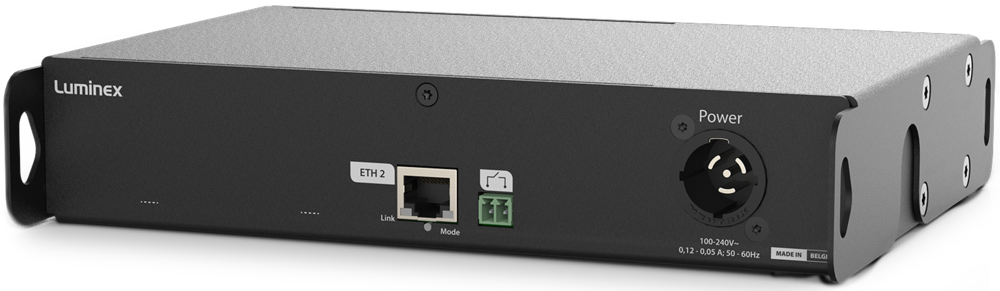

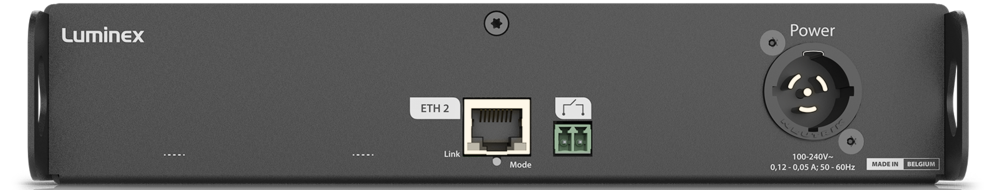

  • Ethernet connectivity:
    • 1x gigaBit RJ45 PoE-802.3af rear
    • 1x gigabit RJ45 front
  • Contact closure: Yes
  • Power connectivity:
    • 1x Neutrik powerCON TRUE1 In/Out
    • Ethernet (PoE 802.3af class 0)





DMX features

  • DMX protocols:
    • DMX512 (1986 & 1990)
    • DMX512-A ANSI E1.11
    • RDM ANSI E1.20-2010
  • DMX port direction: Input or output (configurable)
  • DMX port isolation: Optical and galvanic isolation per port
  • DMX timing:
    • Framerate: 10-40fps
    • Break: 176-352µs





Network features

  • Ethernet protocols:
    • Art-Net™ (1-4)
    • sACN ANSI E1.31
    • RTTrPL (BlackTraX)
    • KiNET v1, v2
  • Ethernet port speed: 10/100/1000Mbps
  • Port sensing:
    • Auto-negociation
    • MDI / MDIX
  • Split management interface: Yes
  • Groups (VLAN) support: Yes





Key features

  • Process engines: 16
  • Merging engine:
    • HTP
    • LTP
    • Backup
    • Switch
    • X-Fade
    • Custom
  • Softpatch: Yes
  • Master/Limit:
    • Proportional
    • Limit
  • Trigger system: Yes
  • ReRoute: Yes
  • Profile manager: Yes
  • Snapshot: Yes
  • DMX Redundancy: Yes
  • Monitoring software: LumiNet Monitor
  • Configuration:
    • Built in Web server
    • Documented Web API
    • Front end display menu





Status

  • Display and jog: Yes
  • Status LEDs:
    • Ethernet Port: link/activity LED and Group RGB LED
    • DMX Port: DMX/RDM LED





Power

  • Power input:
    • 100-240VAC (50-60Hz)
    • PoE IEEE 802.3af (Class 0)
  • Power consumption: Maximum 13W
  • Power redundancy: Yes





Environmental

  • Operating temperature: 0 tot +50°C
  • Storage temperature: -10 tot +70°C
  • Humidity (non condensing): 5 to 95% RH





Physical

  • Enclosure: Robust metal housing 1/2 19 inch
  • Mounting: Rack
  • Dimensions (W x D x H): 220 x 175,3 x 44 mm
  • Weight: 1,42 kg (unpackaged) 2.64 kg (packaged)
  • Packaging: 420 x 272 x 80 mm





Approvals

  • Electromagnetic emissions and immunity:
    • EN55032 class A
    • EN55035
    • EN61000-3-2
    • EN61000-3-3
    • EN61000-4-2
    • EN61000-4-4
    • EN61000-4-5
    • EN61000-4-6
    • EN61000-4-8
    • EN61000-4-11
    • FCC Part 15 CFR 47 class A
    • ICES-003 Issue 6
  • Safety:
    • IEC 62368-1
    • EN 62368-1
    • UL 62368-1
    • CAN/CSA-C22.2 No. 62368-1
    • CE
  • Certificates:
    • cSGSus Mark
    • CE
    • CB certificate
  • Green:
    • RoHS
    • REACH





제품 코드

  • Product codes: LU 01 00073
