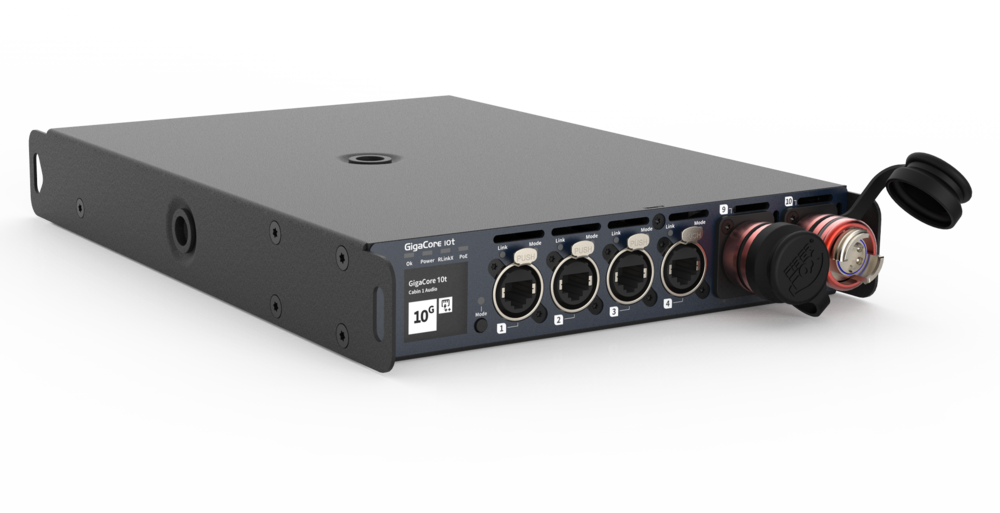

GigaCore 10t



GigaCore 10t는 전문적인 투어 애플리케이션을 위한 10Gb 이더넷 스위치 입니다.












통합 AV 네트워크를 위한 10Gb 네트워크 스위치



GigaCore 10t는 조명, 오디오 및 비디오 분야의 전문 투어링 애플리케이션을 위한 1기가비트 이더넷 스위치로,

잦은 해체 및 빌드업 요구 사항이 있거나 견고한 연결이 필요한 다른 애플리케이션에 적합합니다.



이 스위치는 가장 고급 AV 프로토콜을 즉시 지원하도록 설계되었으며,

통합 네트워크의 백본으로 여러 애플리케이션이 동일한 네트워크에 공존할 수 있도록 합니다.






















10Gb 연결

10Gb 연결을 통해 조명 제어, 오디오, 인터콤 및 압축 비디오의 전체 네트워크 통합이 가능합니다.





















PoE++

모든 포트에 PoE++를  구현하면 현재 사용 가능한 모든 PoE 장치를 연결할 수 있습니다.



오늘날의 PoE 표준( 802.3af ,  802.3at  및  802.3bt )이 모두 충족됩니다. GigaCore 10i는 시중에서 판매되는거의 모든 IP PTZ 카메라 , 네트워크  노드  또는  PoE 전원 스피커를 직접 구동할 수 있습니다.






















실제 애플리케이션에 맞게 검증된 AV

GigaCore 스위치는 NDI™,  Dante™, AVB/MILAN, AES67, ST-2110, IPMX, MA-Net 등을 포함한 다양한 프로토콜에 대해 AV 업계의 주요 브랜드를 통해 실제 애플리케이션에서 완벽하게 검증되었습니다.



우리는 프로토콜에 대해 승인할 뿐만 아니라 실제로 테스트합니다. 실제 애플리케이션 검증 및 상호 운용성 테스트를 통해 애플리케이션을 이해하고 제품을 안심하고 배포할 수 있도록 합니다.

Luminex 지원 팀은 귀사의 언어를 실제로 구사하며, 대화 프로토콜뿐만 아니라 주로 귀사와 협력하고 실제 애플리케이션 네트워크 문제를 함께 해결하면서 쌓은 방대한 양의 AV 지식을 보유하고 있습니다.

















견고하면서도 조용한 디자인

견고하면서도 조용한 디자인으로 모든 AV 환경에서 GigaCore를 사용할 수 있습니다.



팬은 소음 영향을 최소화하고 긴 수명의 작동을 보장하도록 속도 제어됩니다.

이를 통해 극장 및 스튜디오와 같은 가장 조용한 환경에 GigaCore를 배치할 수 있습니다.
























전체 시스템을 관리하고 모니터링하는 Araneo



모든 GigaCore 스위치를 네트워크 전체에 걸친 단일 도구로 관리 가능: Araneo



Araneo의 온라인 모드는 GigaCore 네트워크 상태에 대해 알아야 할 모든 것을 보여줍니다.

데이터 스트림과 토폴로지는 모든 기가코어의 포트 상태와 마찬가지로 시각화됩니다.



안심하고 네트워크를 모니터링하고 쇼가 중단되기 전에 조치를 취하세요!



오프라인 모드에서 Araneo를 사용하면 전체 네트워크 토폴로지 및 기가코어 설정을 미리 계획할 수 있습니다.

버튼 클릭 한 번으로 네트워크 커미셔닝 시간을 단축할 수 있습니다.





 ARANEO 자세히 알아보기


















직관적인 웹 UI



내장된 웹 UI를 통해 직관적인 방법으로 설정을 조정할 수 있습니다.

포트에 그룹(VLAN) 할당, 트렁크 생성 또는 기타 포트 및 PoE 설정 조정을 즉시 수행할 수 있으며

상태 페이지에서 전체 스위치의 개요를 한 눈에 볼 수 있습니다.

도구 상자 페이지에서는 프로파일을 관리하고 펌웨어를 쉽게 업그레이드할 수 있습니다.













일관된 LED 색상



웹 UI, Araneo 및 전면 패널 LED에서 일관된 그룹(VLAN) 색상을 제공합니다.
















사양



주요특징

  • 가장 적합한 애플리케이션: 설치
  • PoE: PoE ++ 옵션(최대 450W)
  • RLinkX(링크 이중화): 예
  • 그룹(VLAN 세분화): 예
  • 멀티링크X(링크 집계): 예(향후 FW 업그레이드 시)
  • 프로필 관리자: 예
  • 메모리: 플래시 1Gb RAM - 8Mb NOR 플래시 4Gb EMMC 스토리지
  • MAC 주소 테이블: 16384개 항목
  • 주소 학습 / 에이징: 자체 학습, 자동 에이징
  • 스위칭 처리량: 56Gbps
  • 점보 프레임: MTU 최대 12000
  • IGMP 지원: 예(V1/V2/V3)
  • IGMP 스누핑: 예, 기본적으로 활성화됨
  • 포트 감지: 자동 협상
  • 자동 크로스오버: MDI / MDIX
  • 자동 감지: 전이중 또는 반이중(기가비트는 전이중)

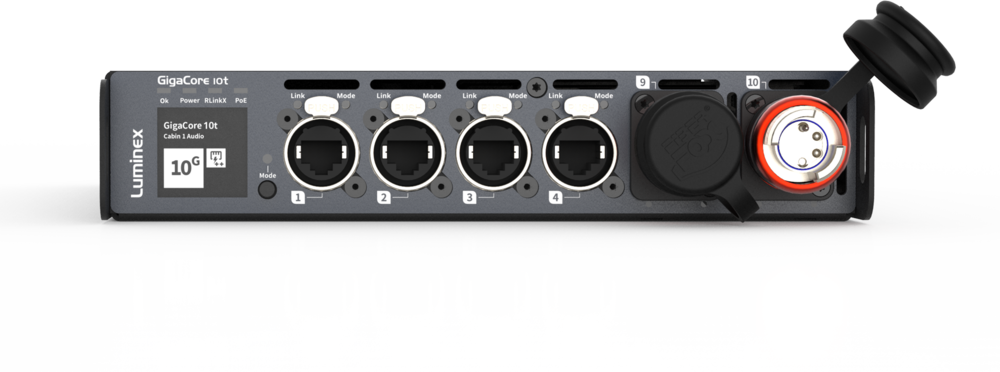

연결성

  • 이더넷 연결: 이더콘 커넥터 (1Gbps))
  • 파이버 연결: SFP+ 케이지 2개(10Gbps/1Gbps)(다른 포트와 독립)
  • 이더넷 포트 속도: 1Gbps
  • 직렬: NA

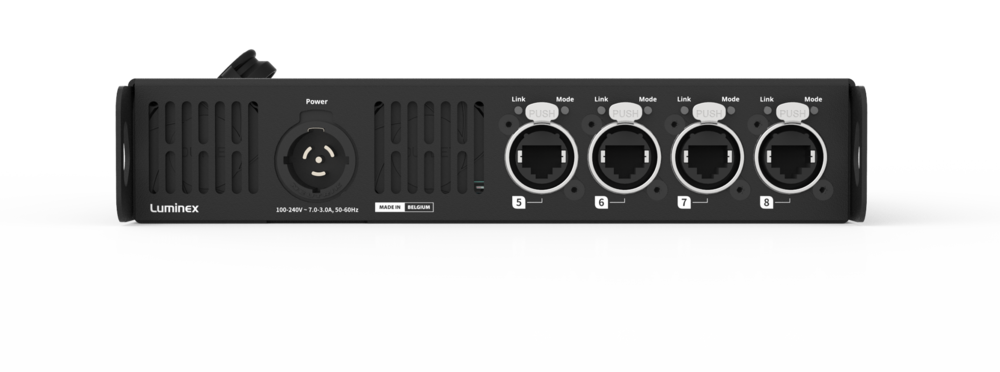

전원

  • 전원 연결: IEC(C14) 1개
  • 전원 입력: 100-240VAC, 50-60Hz
  • 전력 소비량: 최대 40W - 최대 350W(구성에 따라 다름)
  • 퓨즈: NA
  • 백업 전원 입력: NA
  • 백업 PoE 전원 입력: NA
  • PoE: PoE ++ 옵션(최대 150W)





프로토콜

  • 지원 프로토콜:

Dante©, RAVENNA/AES67©, Ethersound©, Q-SYS/Q-LAN, sACN, ArtNet, MANet, HogNet, RTTrPL(BlackTraX), IPMX, NDI, IEEE 802. 1p CoS(클래스 오브 서비스), DiffServ(DSCP), PoE(802.3af)(옵션), PoE+(옵션), PoE++(802.3bt)(옵션), IEEE 1588 PTP V2, AVB/MILAN, IEEE 802.1as(gPTP) 등...

  • 사운드 프로토콜 준수: 예(낮은 지터)
  • 이더넷 규정 준수:

IEEE 802.2, IEEE 802.3, IEEE 802.3u, IEEE 802.3x 흐름 제어, IEEE 802.3ab 기가비트 이더넷, IEEE 802.3af PoE(옵션), IEEE 802.3at PoE+(옵션), IEEE 802.3bt PoE++ 90W(옵션), IEEE 802. 1p CoS, IEEE 802.1d 스패닝 트리, IEEE 802.1w 래피드 스패닝 트리, EEE 802.1s 다중 스패닝 트리, IEEE 802.1Q VLAN, IEEE 802.1ab LLDP, IEEE 1588-2008 PtPv2,IEEE 802.1 BA-2011 AVB, IEEE 802.1as(gPTP)





구성

  • 디스플레이 및 조그: NA
  • 구성: 내장 웹 서버를 통해 Araneo 소프트웨어를 통한 네트워크 전체 구성,
  • 상태 LED:
    • 글로벌 상태 LED: 장치, 전원, PoE 전원 및 모드
    • 포트 상태 LED: PoE, 그룹, 링크/활동 및 포트 속도
    • 크 모드 사용 가능



  • 컬러 RGB LED: 예





물리적

  • 마운팅: 랙, 100mm x 100mm 베사 간격 마운트
  • 인클로저: 견고한 금속 하우징
  • 치수(W x D x H):
    • 220x296,4x43,2mm8,66x11,67x1,7인치



  • 무게: 미정
  • 포장: 미정
  • 환경:
    • 작동 온도: 0 ~ +50 °C
    • 보관 온도: -10 ~ +70 °C
    • 습도(비응결): 5 ~ 95% RH



  • 소음 수준 @1m: 미정
  • BTU:
  • 인증/승인: cSGSus 마크(UL), CE 마크, UKCA 마크, CB 인증서, RoHS
  • 표준: IEC 62368-1, UL 62368-1, CAN/CSA C22.2 No. 62368-1, EN 62368-1, FCC Part 15 CFR 47, CAN/ICES-003, EN 55032, EN 55024





제품코드

  • 제품코드:
    • LU 01 00089-10G / GigaCore 10i-8x1G-2x10G(SFP+)
    • LU 01 00089-10G-POE / GigaCore 10i-8x1G-2x10G(SFP+)-PoE++
